Кран-манипулятор для стройки: типы установок и их особенности

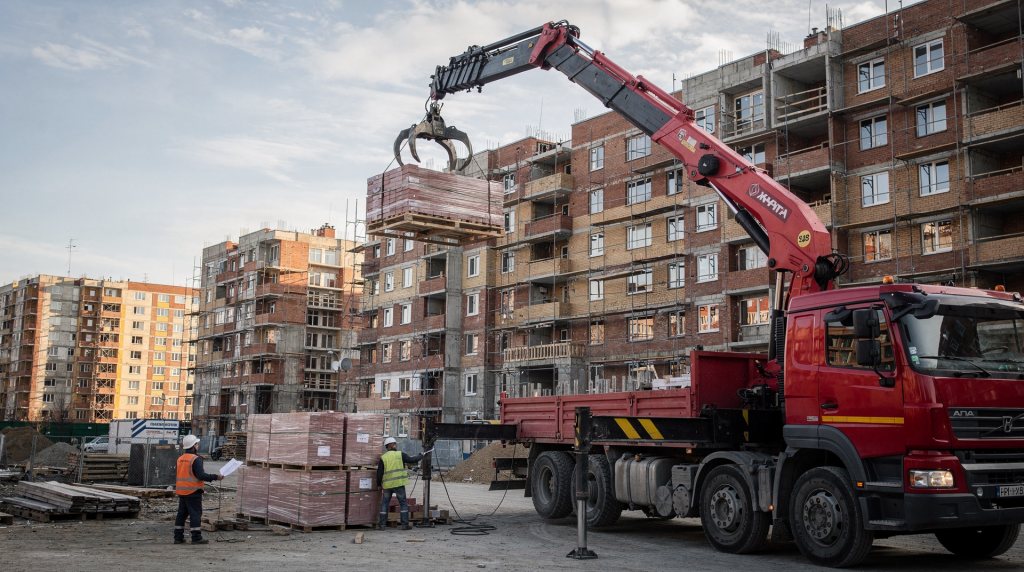

Кран-манипулятор на стройке закрывает сразу две задачи: доставляет груз и помогает быстро разгрузить его на месте. Именно поэтому КМУ так часто используют на объектах, где важны скорость, манёвренность и экономия на отдельной погрузочной технике.

Но «манипулятор» — это не одна универсальная машина. У разных установок отличаются грузовой момент, вылет стрелы, способ монтажа, поведение на сложной площадке и даже удобство для оператора. Если выбрать технику наугад, можно получить простой, лишние рейсы и проблемы с безопасностью. За годы работы старшим механиком я не раз видел, как арендатор брал КМУ «по тоннам» из прайса, а на объекте выяснялось, что стрела на полметра короче нужного вылета — и вся работа встаёт.

Что такое кран-манипулятор и где он нужен

Кран-манипулятор, или КМУ, — это грузоподъёмная установка, смонтированная на шасси грузовика. В одной машине сочетаются транспорт и кран. Это особенно удобно на стройке, где нужно привезти блоки, плиты, арматуру, паллеты с кирпичом, бытовки, оборудование или материалы в упаковке. По сути, вы получаете самозагружающийся грузовик: не нужно ждать автокран или искать погрузчик на площадке.

КМУ чаще всего используют:

• на малоэтажной и частной застройке;
• при доставке стройматериалов на объекты без подъездных путей;
• при монтаже лёгких металлоконструкций;
• для разгрузки паллет и крупногабаритных грузов;
• при работе там, где отдельный автокран невыгоден или слишком громоздок.

Главное преимущество КМУ — универсальность. Но у этой универсальности есть границы: манипулятор не заменяет полноценный автокран на тяжёлых монтажных работах. Когда я обучал стажёров, всегда подчёркивал: если вам предлагают «универсальную машину для всего», это повод перепроверить грузовые характеристики под конкретную задачу.

Какие бывают установки КМУ

На стройке чаще всего встречаются несколько типов манипуляторных установок. Различия между ними важны не только для механика или арендатора, но и для оператора: от конструкции зависит обзор, точность движений, стабильность и удобство работы. Расскажу о каждом типе с оглядкой на реальную эксплуатацию.

По типу стрелы

Телескопические установки

Это самый распространённый вариант. Стрела выдвигается секциями и позволяет работать на разном вылете. Именно такие КМУ чаще всего заказывают под типовую доставку стройматериалов.

Особенности:

• компактность в транспортном положении;
• понятная логика управления;
• хорошая универсальность для стройки и доставки;
• удобны при регулярной погрузке-разгрузке с земли.

Плюсы:

• просты в эксплуатации;
• хорошо подходят для большинства типовых задач;
• меньше проблем с размещением на шасси.

Минусы:

• при большом вылете заметно падает грузоподъёмность;
• на сложной площадке требуют аккуратной установки на опоры.

На практике телескопическая стрела прощает новичкам многие ошибки: движения прямолинейные, проще контролировать вылет. Но стоит помнить, что на максимальном вылете запас по массе может упасть в разы — и это не всегда очевидно по паспортной табличке.

Ломанные, или шарнирно-сочленённые установки

У таких КМУ стрела состоит из нескольких подвижных секций. Они лучше работают в стеснённых условиях. Помню случай, когда нужно было подать паллеты с газоблоком через двухметровый забор на узкий участок — телескоп бы просто не смог «перешагнуть» препятствие, а шарнирная стрела справилась за пару минут.

Особенности:

• можно «заглядывать» за препятствия;
• удобно подавать груз через забор, на этаж или внутрь проёма;
• лучше подходят для точечных монтажных операций.

Плюсы:

• высокая манёвренность;
• удобство на тесной стройплощадке;
• точная подача груза.

Минусы:

• сложнее управление;
• выше требования к опыту оператора;
• в ряде задач уступают телескопическим по простоте и скорости.

Шарнирная схема требует от машиниста хорошего чувства геометрии и привычки работать с несколькими степенями свободы одновременно. Новичкам я всегда советую сначала наработать часы на телескопе, а потом переходить на «ломаную» стрелу.

Комбинированные установки

Это техника, где сочетаются телескопическая основа и шарнирные элементы. Такой вариант встречается на более универсальных или специализированных машинах. По сути, вы получаете преимущества обеих схем, но платите за это сложностью обслуживания и ценой.

Особенности:

• больше возможностей по работе в сложной геометрии;
• гибкость при монтаже;
• выше стоимость и сложность обслуживания.

Комбинированные установки оправданы, когда объект регулярно требует и большого вылета, и обхода препятствий. Но для рядовой стройки такой запас возможностей часто избыточен.

По расположению на шасси

Закабинная установка

КМУ размещают сразу за кабиной. Это один из самых популярных вариантов на стройке. Такая компоновка даёт хороший обзор оператору и равномернее распределяет нагрузку на шасси.

Преимущества:

• лучшее распределение массы;
• удобнее контролировать зону работы;
• чаще удаётся сохранить полезную длину платформы.

Подходит для:

• стройматериалов;
• бытовок;
• паллетных грузов;
• регулярных доставок.

Когда я проверял допуски у новых сотрудников, всегда обращал внимание, понимает ли оператор, как положение установки влияет на устойчивость. Закабинная схема в этом плане наиболее предсказуема.

Задняя установка

Манипулятор ставят ближе к заднему свесу автомобиля. Такую компоновку иногда выбирают для специфических логистических задач, когда погрузка идёт с кормы или нужен доступ к грузу на платформе без помех.

Преимущества:

• проще организовать погрузку с кормы;
• удобно при специфических логистических задачах;
• иногда лучше доступ к грузу на платформе.

Недостатки:

• может ухудшаться развесовка;
• не всегда удобно работать на мягком грунте;
• часть массы уходит назад, что требует внимательной оценки шасси.

Заднее расположение я рекомендую только когда это продиктовано технологией работ. В остальных случаях закабинная установка надёжнее и привычнее для большинства операторов.

По грузоподъёмности

Для стройки КМУ обычно делят на три практических класса. Важно понимать: паспортная грузоподъёмность указана не «вообще», а на конкретном вылете стрелы. Чем дальше от оси поворота находится груз, тем меньше реальная масса, которую можно поднимать безопасно.

На практике средний класс закрывает 80% потребностей стройки. Тяжёлые установки берут под конкретные монтажные задачи, а лёгкие — для частников и небольших доставок. Но всегда смотрите на диаграмму грузоподъёмности, а не только на максимальную цифру в названии модели.

Как выбрать тип КМУ под стройку

Выбор манипулятора должен начинаться не с бренда, а с задачи. В практике самая частая ошибка — смотреть только на «тонны», не учитывая вылет, длину борта, массу груза и условия площадки. Я не раз сталкивался с ситуацией, когда прораб заказывал «десятитонник», а по факту на нужном вылете установка могла поднять лишь три тонны — и это без учёта стропов.

Что нужно проверить до выбора

• максимальную массу груза;
• длину и габариты груза;
• расстояние от места стоянки до точки выгрузки;
• характер площадки: асфальт, грунт, снег, уклон;
• наличие препятствий: заборы, линии, фасады, деревья;
• необходимость точной подачи груза на высоту;
• частоту работ и объём смены.

Эти пункты кажутся очевидными, но когда обучаешь стажёров, понимаешь, что именно их чаще всего пропускают. А потом начинаются звонки: «почему стрела не дотягивается» или «почему машина кренится».

Практический принцип выбора

• Для доставки стройматериалов и типовых разгрузок чаще всего хватает телескопической установки средней грузоподъёмности.
• Для тесных дворов, плотной застройки и подачи груза через препятствия удобнее шарнирная схема.
• Для тяжёлых и редких подъёмов лучше заранее рассматривать не КМУ, а отдельный автокран.
• Если объект часто меняется, полезнее универсальный манипулятор с хорошим вылетом и нормальной стабилизацией, чем «максимум тонн» на бумаге.

Этот принцип выручал меня не раз при подборе техники под конкретные заявки. Лучше взять машину с запасом по вылету и чуть меньшей паспортной грузоподъёмностью, чем наоборот — потому что недостающие сантиметры вылета не компенсируешь ничем.

Сравнение основных типов установок

Эта таблица — не просто теория. Когда ко мне приходили за советом по выбору КМУ для конкретного объекта, мы вместе заполняли похожую матрицу, подставляя реальные цифры вылета и массы. И часто оказывалось, что «идеальный по буклету» вариант проигрывает более простой машине из-за нюансов площадки.

На что влияет установка на практике

Конструкция КМУ определяет не только возможности машины, но и стиль работы оператора. Вот четыре ключевых аспекта, которые я всегда обсуждаю с новичками.

1. Устойчивость

Любой манипулятор работает на выносных опорах. Если площадка слабая, мокрая или с уклоном, машина может потерять устойчивость даже при «небольшом» грузе. Для лёгких установок это тоже актуально: ошибка в опирании опасна на любой технике. Я не раз видел, как оператор пренебрегал подкладками под опоры на раскисшем грунте — и машина начинала «играть» уже на половине паспортной нагрузки. Всегда проверяйте несущую способность основания, особенно после дождя или в межсезонье.

2. Точность подачи груза

Чем сложнее стрела, тем аккуратнее можно подводить груз. Но точность зависит не только от механики, а ещё и от навыка оператора. Новичкам обычно проще работать на прямой телескопической схеме, чем на шарнирной. На шарнире каждое движение влияет на положение груза в нескольких плоскостях, и без опыта легко «перемахнуть» нужную точку. Поэтому при обучении я всегда даю сначала прямые подачи на телескопе, а уже потом — сложные траектории на сочленённой стреле.

3. Скорость цикла

Если на объекте много одинаковых операций, выигрывает установка, которая быстрее раскладывается, проще управляется и требует меньше времени на позиционирование. На поточном строительстве это критично. Телескопическая стрела обычно быстрее в цикле «подъём-перемещение-опускание», потому что оператор действует по привычной прямой схеме. Шарнирная может проигрывать в скорости, но выигрывать в возможности подать груз без перестановки машины.

4. Доступ к месту выгрузки

Иногда важна не сила, а геометрия. Например, груз нужно подать через забор на участок или поставить на второй ряд стройматериала. В таких случаях шарнирная стрела может быть полезнее, чем более «мощная» телескопическая. Я вспоминаю объект, где нужно было уложить плиты перекрытия на цоколь, а подъезд был только с одной стороны, и над местом выгрузки нависал балкон второго этажа. Телескоп упёрся бы в балкон, а шарнирная стрела аккуратно «поднырнула» и положила плиты точно в проектное положение.

Типичные ошибки при выборе манипулятора

Ошибка 1. Смотрят только на грузоподъёмность

Паспортные тонны на минимальном вылете не означают, что установка поднимет тот же груз на расстоянии 6–8 метров. Это самая распространённая ловушка для новичков и даже для некоторых прорабов. Всегда требуйте грузовую диаграмму и считайте реальную нагрузку на нужном вылете.

Ошибка 2. Не учитывают массу самой оснастки

Стропы, траверсы, захваты и такелаж тоже добавляют нагрузку. Иногда именно они «съедают» запас по массе. На одном из объектов стропальщик использовал тяжёлые цепи вместо текстильных строп, и в итоге полезная нагрузка снизилась почти на 150 кг — а это уже риск выхода за допустимый предел.

Ошибка 3. Берут слишком короткую стрелу

Если груз нужно не просто поднять, а переместить через препятствие, короткая стрела превращает работу в рискованную задачу. Оператор вынужден работать на пределе вылета, а это снижает грузоподъёмность и устойчивость. Лучше взять установку с запасом по длине стрелы, чем потом пытаться «дотянуться» с нарушением правил.

Ошибка 4. Игнорируют состояние площадки

На слабом грунте даже хорошая техника работает плохо. Иногда дешевле подготовить место, чем потом бороться с простоями. Я всегда советую: если есть сомнения в грунте — уложите бетонные плиты или хотя бы щиты под опоры. Это занимает полчаса, но спасает от опрокидывания.

Ошибка 5. Не проверяют документы и допуски

Для работы с КМУ нужны квалификация, допуски и соблюдение требований безопасности. На стройке это не формальность, а вопрос реального риска. При приёме на работу я всегда просил показать удостоверение машиниста КМУ с соответствующей категорией и отметкой об аттестации. Если документов нет — до техники не допускал, и это правило должно быть железным на любом объекте.

Что важно знать оператору КМУ

Для машиниста манипулятора недостаточно просто уметь двигать рычаги. Нужны понимание грузовых характеристик, умение читать таблицы нагрузки, навык оценки площадки и привычка работать по схеме «сначала проверка — потом подъём». Когда я сам начинал оператором, старший механик заставлял меня перед каждой сменой вслух проговаривать порядок действий — и это въелось на всю жизнь.

Перед работой оператор должен:

• осмотреть машину и установку;
• проверить опоры и устойчивость;
• убедиться в исправности гидравлики;
• оценить массу и центр тяжести груза;
• проверить зону перемещения стрелы;
• убрать людей из опасной зоны;
• использовать исправную строповку.

Эти пункты — не просто галочки. Каждый из них напрямую влияет на безопасность. Например, неоценённый центр тяжести может привести к тому, что груз при подъёме поведёт себя непредсказуемо, и оператор потеряет контроль.

Краткий чек-лист перед началом смены

• Осмотрел шасси и установку на предмет течей, повреждений и люфтов.
• Проверил опоры, фиксацию стрелы и работу гидравлики.
• Уточнил массу, размеры и центр тяжести груза.
• Оценил вылет стрелы и возможные препятствия.
• Проверил, выдержит ли площадка опоры.
• Убедился, что в зоне работ нет посторонних.
• Подготовил стропы, захваты и такелаж.

Этот чек-лист я рекомендую распечатать и держать в кабине. Даже опытные машинисты иногда пропускают очевидные вещи, особенно в конце длинной смены. Лучше потратить пять минут на проверку, чем потом разбирать последствия.

Когда КМУ лучше не использовать

Манипулятор не всегда является правильным решением. Иногда попытка «дотянуть» задачу до КМУ создаёт лишний риск. Я не раз отговаривал заказчиков от использования КМУ там, где безопаснее и дешевле пригнать автокран или погрузчик.

Лучше рассмотреть другую технику, если:

• груз слишком тяжёлый для вылета;
• требуется очень точный монтаж на значительной высоте;
• площадка не позволяет безопасно выставить опоры;
• объект требует серийных подъёмов больших масс;
• нужно работать долго и с большим запасом по мощности.

В таких случаях автокран, погрузчик или другая специализированная техника могут быть безопаснее и экономичнее. Помните: универсальность КМУ не означает, что он справится с любой задачей. Иногда лучше заплатить за две разные машины, чем рисковать одной.

Вывод

Кран-манипулятор на стройке ценят за универсальность, но реальная эффективность зависит от типа установки. Телескопические КМУ лучше подходят для типовых перевозок и разгрузок, шарнирные — для тесных и сложных площадок, а комбинированные дают максимум гибкости ценой большей сложности.

Правильный выбор начинается не с марки машины, а с анализа задачи: массы груза, вылета, условий площадки и требований к точности. Если учесть эти параметры заранее, КМУ действительно будет работать быстро, безопасно и без лишних простоев. И главное — не забывайте про квалификацию оператора: даже идеально подобранная техника не спасёт, если за рычагами человек без опыта и допусков.

FAQ

Чем КМУ отличается от автокрана?

КМУ совмещает перевозку и подъём груза на одном шасси, а автокран предназначен в первую очередь для подъёмных работ. Автокран обычно имеет большую грузоподъёмность и вылет, но не может самостоятельно доставить груз на объект. КМУ — это самозагружающийся грузовик, что экономит время и деньги на логистике.

Какой тип манипулятора самый универсальный?

Для большинства строительных задач чаще всего выбирают телескопическую установку средней грузоподъёмности. Она проста в управлении, обслуживании и закрывает широкий спектр типовых работ. Но если объекты часто меняются и есть стеснённые условия, стоит присмотреться к шарнирной схеме.

Можно ли работать манипулятором на мягком грунте?

Можно только после оценки несущей способности площадки и правильной установки опор. Без этого работа опасна. Обязательно используйте подкладки, увеличивающие площадь опирания, и проверяйте устойчивость машины до начала подъёма.

Почему грузоподъёмность в паспорте не совпадает с реальной на объекте?

Потому что она зависит от вылета стрелы, положения груза, массы оснастки и условий установки машины. Паспортная цифра обычно указана для минимального вылета и идеальных условий. На реальной площадке всегда считайте по грузовой диаграмме для конкретного вылета.

Что важнее при выборе КМУ: тоннаж или вылет?

Для стройки оба параметра важны, но в реальной работе вылет часто оказывается решающим. Именно он определяет, сможете ли вы безопасно подать груз в нужную точку. Я не раз видел, как машина с меньшей паспортной грузоподъёмностью, но с большим вылетом справлялась с задачей, а более мощная, но «короткая» — нет.
